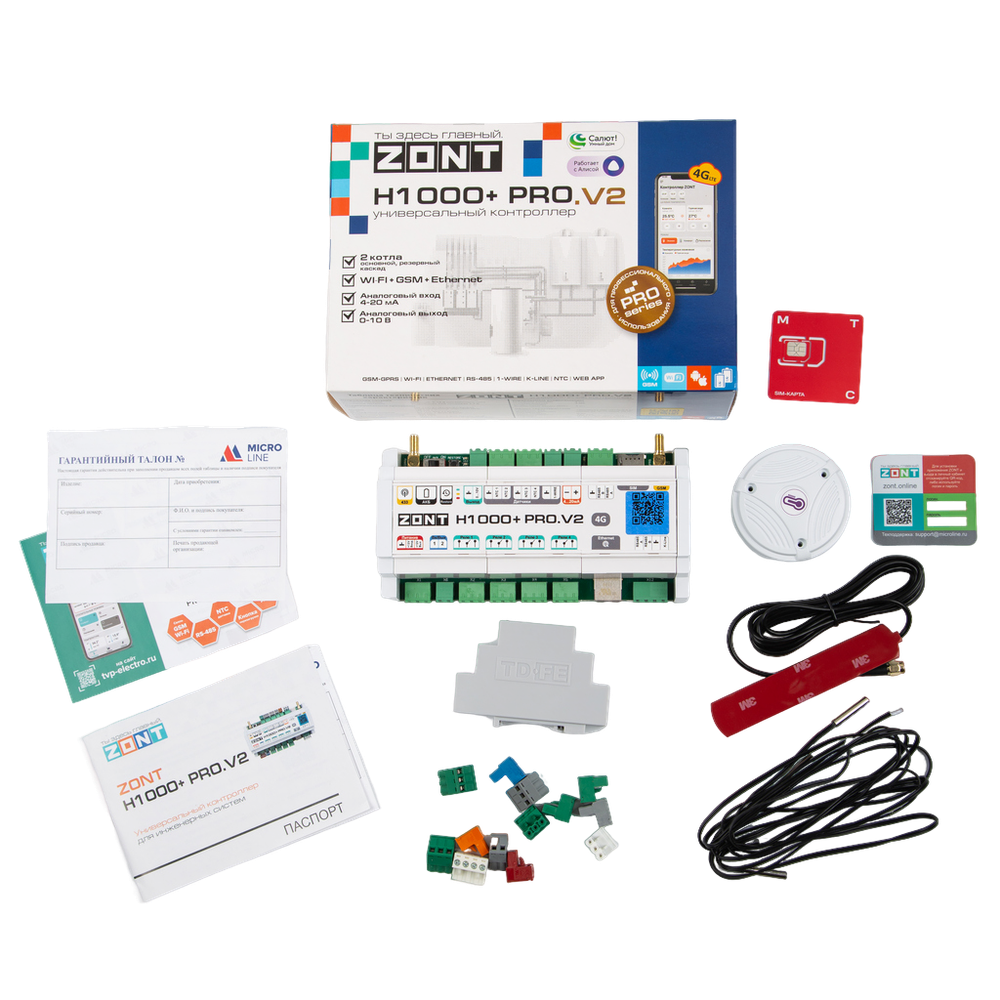

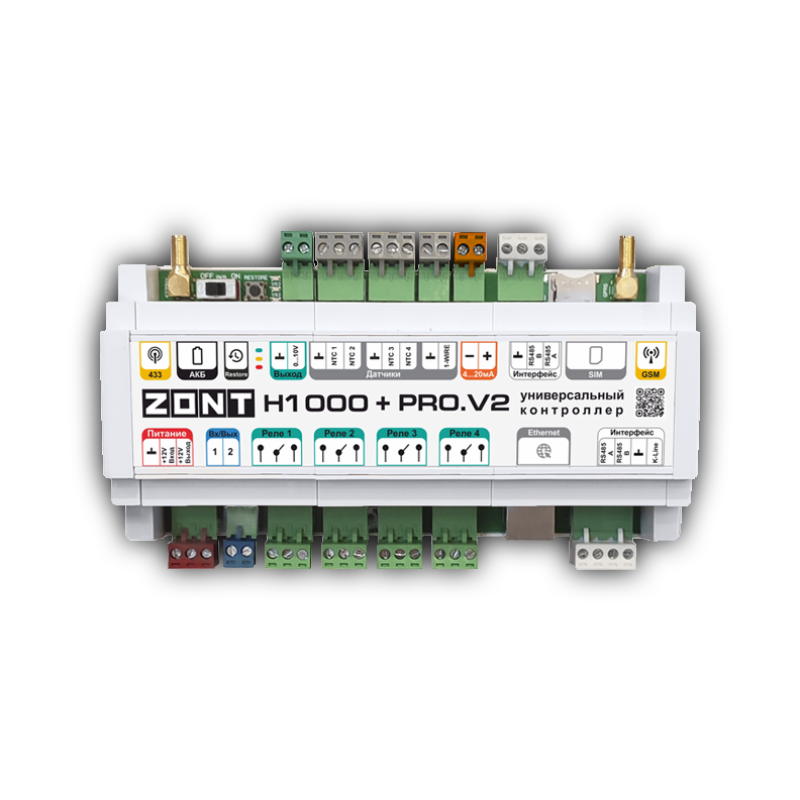

Универсальный контроллер ZONT H1000+ PRO.V2 — обновленная версия контроллера H1000+ PRO.
Прибор получил GSM-модем со связью 4G, второй дополнительный вход RS-485, аналоговый вход 4-20 мА. Контроллер может управлять 2-мя котлами релейно или по цифровой шине через внешние адаптеры. Как и предшественник, имеет дополнительные 4 релейных выхода, 2 универсальных входа/выхода, 1 аналоговый выход 0-10В, 4 входа NTC и поддерживает работу с двумя блоками расширения.
| Управление котлами и контурами | 2 котла (каскад, резерв, расписание) |
| подключение по цифровым интерфейсам (через внешние адаптеры, 2 котла) | |
| подключение котлов релейным способом | |
| отображение текущего состояния котлов | |
| ПЗА и ПИД-регулирование | |
| настройка сценариев работы | |
| настройка работы по расписанию | |
| защита от замерзания | |
| функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера) | |
| Управление ГВС | работа по расписанию |
| функция «Антилегионелла» | |
| мониторинг температуры ГВС | |
| Управление исполнительными устройствами | 3 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.) |
| 4 релейных выхода для подключения электроприборов | |
| 1 аналоговый выход 0-10В | |
| 1 аналоговый вход 4-20мА | |
| поддержка блоков расширения (2 шт.) | |
| Особенности управления и настройки | дистанционно через веб-сервис, приложение, смс |
| создание сценариев работы управляемых приборов различной сложности | |
| неограниченное количество настраиваемых режимов работы | |
| погодозависимое управление (датчик или погодный сервер) | |
| Мгновенные оповещения | выход t за пороговые значения (min/max) |
| выход давления за пороговые значения (при подключении датчика) | |
| авария и неисправность котла | |
| неисправность подключенных датчиков | |
| пропадание и восстановление напряжения питания | |
| срабатывание сирены и доп. датчиков (задымление, протечка, проникновение и т.п.) | |
| Автономная работа | встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 4 часов) |
| обеспечивает управление подключенными приборами
Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет! |
|
| Подключение датчиков | датчики t проводные аналоговые NTC (4 в комплекте) |
| датчики t проводные цифровые | |
| аналоговые датчики охраны и безопасности | |
| аналоговый датчик давления | |
| радиодатчики 868 МГц, до 120 шт. (при использовании радиомодуля ZONT) | |
| Функции охраны и безопасности | подключение датчиков протечки воды, утечки газа, дыма, влажности и др. |
| подключение охранных датчиков движения, разбития стекла, размыкания | |
| подключение свето-звуковой сирены | |
| возможность настройки срабатывания исполнительного устройства по полученному сигналу | |
| просмотр потокового видео, направляемого с видеокамер по протоколу RTSP | |
| организация персонализированного доступа в помещения | |
| Особенности прав пользователей | несколько доверенных номеров телефонов (для контроля и управления) |
| несколько пользователей совместного доступа (доступ техническому специалисту) | |
| разграничение прав каждому пользователю | |
| Каналы связи | GSM/GPRS, Wi-Fi, Ethernet |
| Способы управления | личный кабинет веб сервиса |
| мобильное приложение для iOS и Android | |
| панель ручного управления МЛ-753 и МЛ-753 Wi-Fi (приобретается отдельно) | |
| комнатные термостаты | |
| Способы оповещений | push-уведомления мобильного приложения |
| смс | |
| письмо на e-mail | |
| Запись и хранение истории событий | 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн» |
| время работы котла и мониторинг измеряемых температур | |
| время появления аварий и ошибок в работе котла | |
| время пропадания и восстановления основного напряжения питания | |
| дата обновления ПО и номер текущей версии ПО |
| Основное питание | внешний источник стабилизированного питания напряжением 9-18В постоянного тока |
| Резервное питание | встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч |
| Потребляемая мощность | не более 12 Вт |
| Каналы связи | Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n
GSM — резервный:
Ethernet — TCP/IP, 10/100BASE-T |
| Поддерживаемые интерфейсы и протоколы | RS-485 (2 шт.): обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м);
K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.) MQTT: сетевой протокол для потоковой передачи данных между устройствами с ограниченной мощностью CPU и/или временем автономной работы, а также для сетей с платным трафиком или низкой пропускной способностью. |
| Поддерживаемые адаптеры
для расширенного управления котлом по цифровому протоколу |
Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami
Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami Адаптер цифровой шины RINNAI Адаптер цифровой шины ARDERIA Адаптер цифровой шины EMS+ и Daesung Адаптер цифровой шины Modbus (RTU) |
| Управляемые выходы | 4 шт. релейные
1 шт. аналоговый 0-10 В |
| Универсальные входы/выходы | 2 шт. (могут быть настроены как «открытый коллектор») |
| Аналоговый вход 4-20 мА | 1 шт. |
| Входы NTC | 4 шт. |
| Поддержка блоков расширения | есть, 2 шт. (ZE-84E, ZE-88, ZE-44, ZE-22) |
| Датчики температуры | Проводные
Беспроводные — до 120 шт.
|
| Датчики охранные и информационные | Проводные
Беспроводные
|
| Корпус | пластиковый, с креплением на DIN-рейку |
| Габаритные размеры | 180 х 90 х 60 мм; 10 DIN |
| Вес брутто | не более 0,7 кг |
| Класс защиты |
IP20 по ГОСТ 14254-2015 |
| Диапазон рабочих температур | От -25 до +70 °С |
| Максимально допустимая относительная влажность | 85 % |
