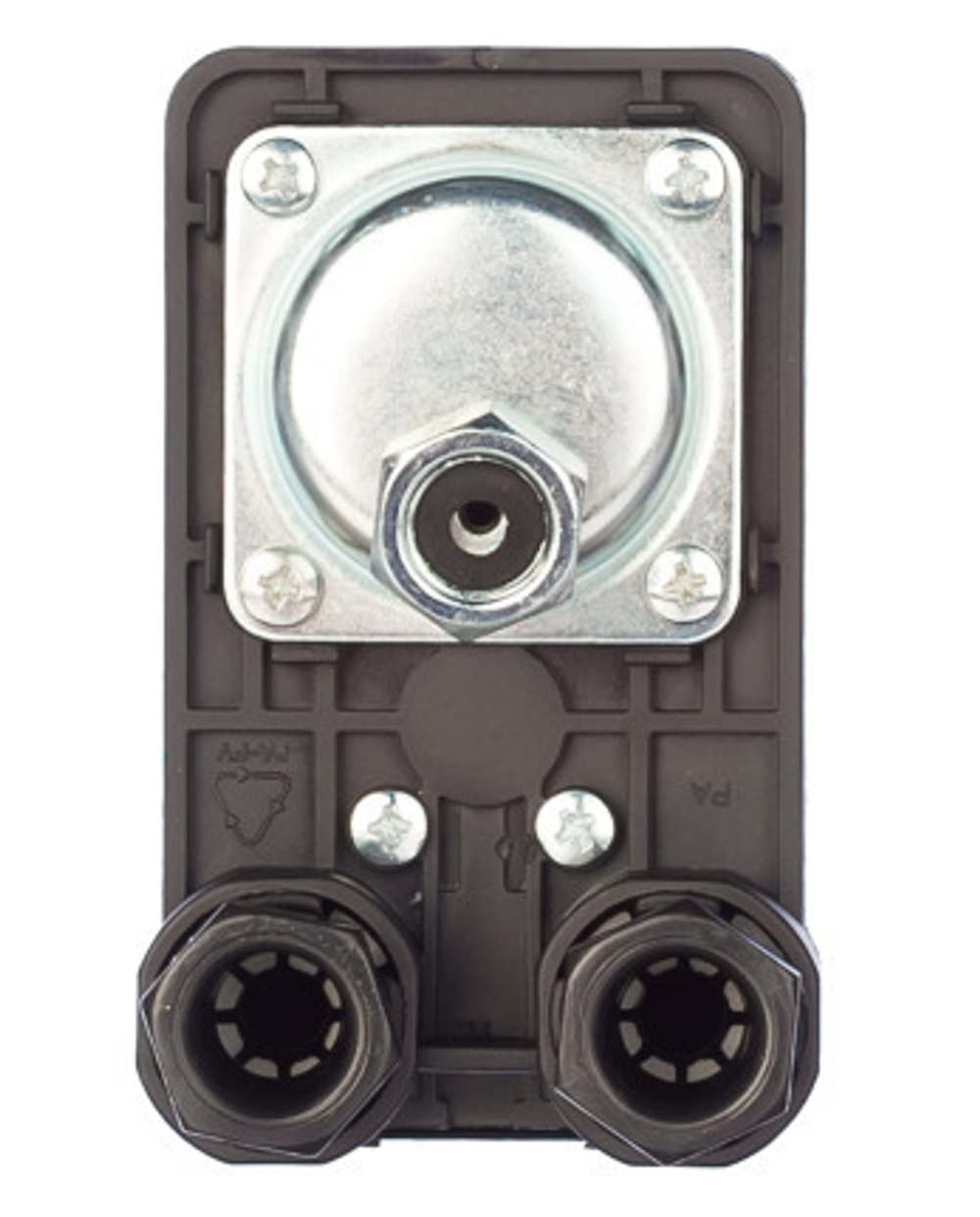

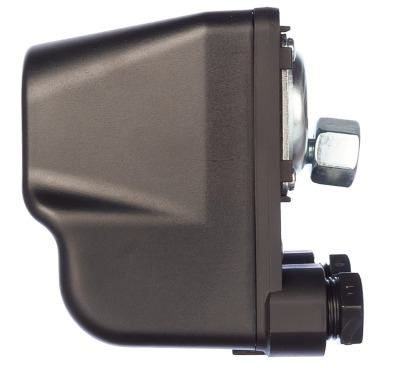

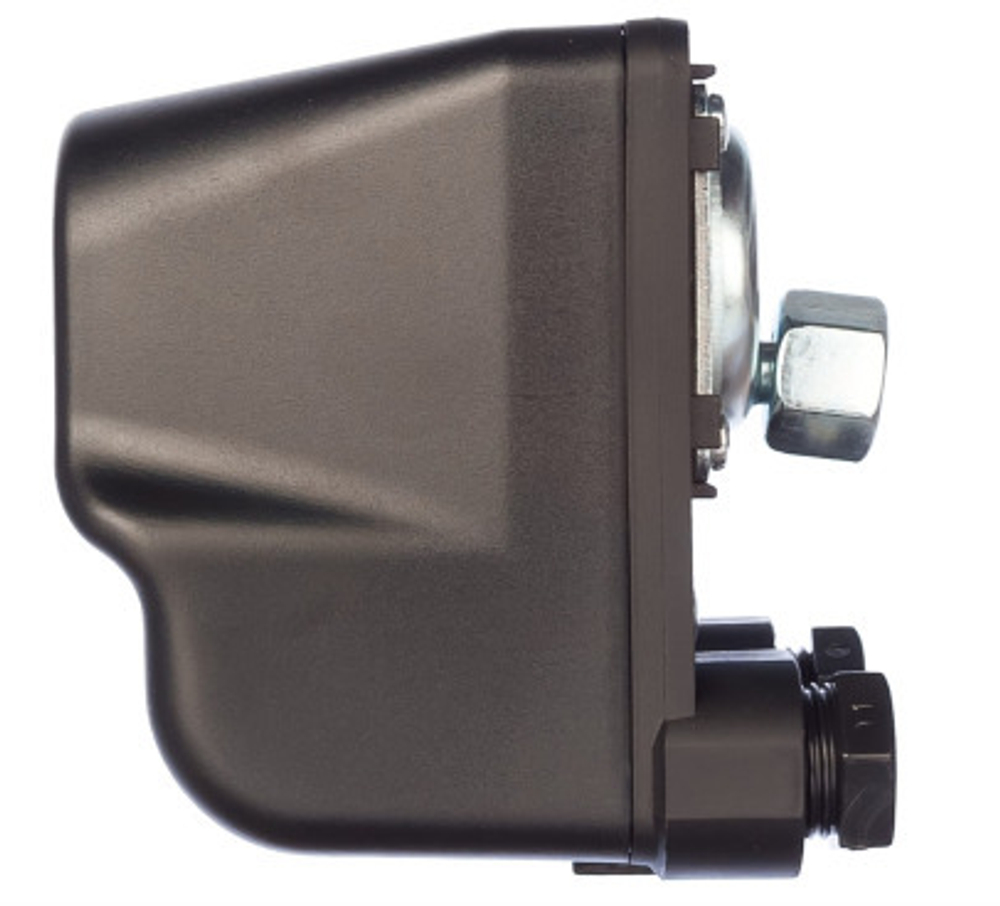

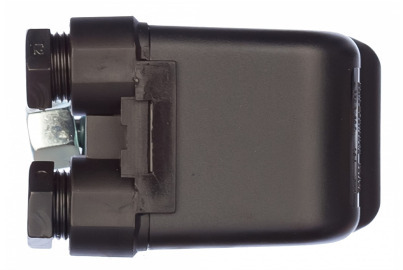

Реле давления PS-02C, накидная гайка Belamos (Беламос)

Область применения:

Реле давления предназначено для автоматического включения и выключения электрического насоса в зависимости от давления воды в системе, является одним из элементов насосной станции.

Настройка:

Если вы по каким-либо причинам хотите изменить заводскую настройку реле давления для насоса, вам необходимо проделать следующие действия:

• отключить реле давления от электропитания;
• отвинтить крепежный пластмассовый винт и снять с реле крышку;
• Винт от малой пружины регулирует давление отключения насоса. Вращением гайки 2 по часовой стрелке, увеличивайте давление отключения насоса (и наоборот);
• Винт от большой пружины регулирует давление включения насоса. Вращением гайки 1 по часовой стрелке, увеличивайте разность между давлением включения и выключения насоса.

Настройку на определенное давление производить с использованием манометра.

Пример настройки:

Если вам необходимо поднять давление отключения насоса до 3,5 бар, оставив давление включения прежним (1,4 бар), поступайте следующим образом: вращением гайки 2 по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включения насоса. Далее, вращением гайки 1 по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1,4 бара.

Технические харрактеристики:

• Температура рабочей среды: 0-40°С
• Рабочий диапазон давления: 1-5 бар
• Заводская настройка давления: 1,4 — 2,8 бар
• Минимальный перепад давления: 1 бар
• Максимальный рабочий ток: 16 А
• Напряжение питания: 220-250 В
• Присоединительный размер: G 1/4′ (трубная резьба)
• Класс электрической защиты: IP44
